2.5D 精密影像測量系統

- 2.5D 精密影像測量系統 -

SV半自動/金相 影像量測系統

SV3020 / 4035

量測行程(X,Y,Z)
SV300*200*150 mm
SV400*350*150 mm

規格目錄-請檔案下載

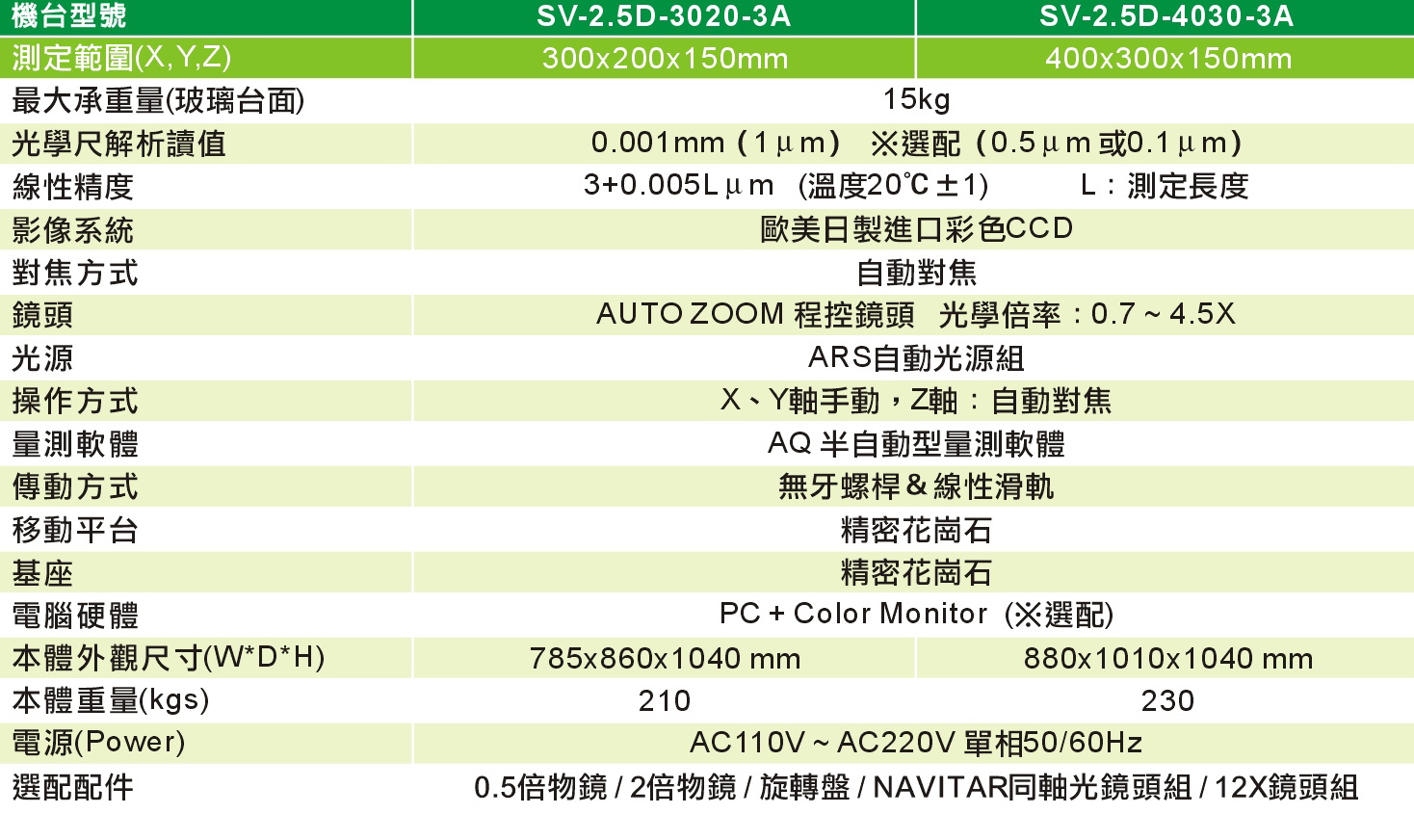

*量測行程(X,Y,Z)
   SV300*200*150 mm
   SV400*350*150 mm
*最大承重量(玻璃台面):20kg
*光學尺解析讀值:0.001mm(1μm) 選配(0.5μm或0.1μm)
*線性精度:3+0.005Lμm (Temperature 溫度20℃±1)  L:測定長度
*影像系統:歐美日製進口彩色CCD
*對焦方式:自動對焦
*鏡頭:AUTO ZOOM程控鏡頭 光學倍率:0.7~4.5X
*光源:ARS自動光源組
*操作方式:X/Y軸-手動  Z軸:自動對焦
*量測軟體:AQ 半自動型量測軟體
*傳動方式:無牙螺桿&線性滑軌
*移動平台:精密花崗石
*基座: 精密花崗石
*電腦硬體:PC+ COLOR MONITOR(選配)
*本體外觀尺寸(W*D*H):
   SV3020:785x860x1040mm
   SV4035:880x1110x1040mm
*本體重量(kgs)
   SV3020:210kgs
   SV4035:230kgs
*電源(power):AC 110V~AC220V 單相50/60Hz

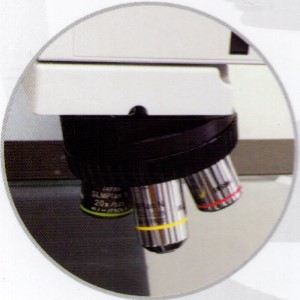

*可加裝金相系統



◆ 半自動金相-AUTO金相量儀 目錄
