2.5D 精密影像測量系統

- 2.5D 精密影像測量系統 -

手動(大視野)影像量測儀

TC-FM1 3020

量測範圍(X,Y,Z) :300*200*150 mm
量測視野:60*50mm

規格目錄-請檔案下載

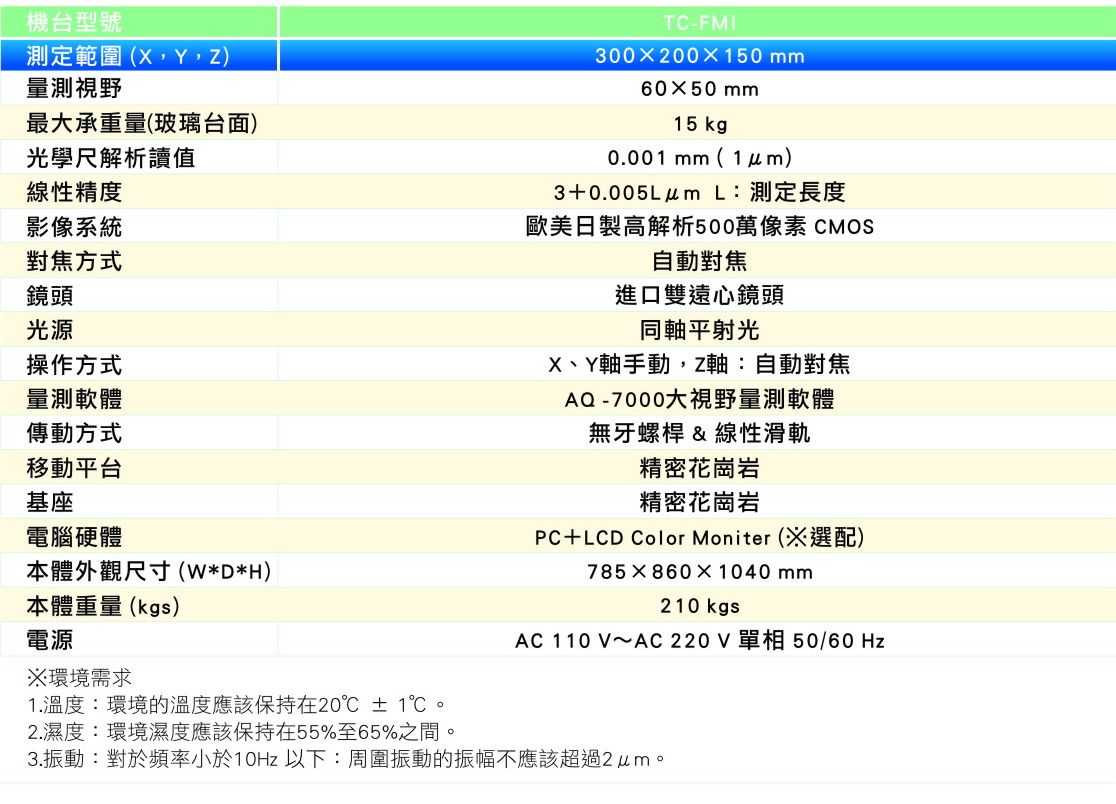

*量測範圍(X,Y,Z) :300*200*150 mm
*量測視野:60*50mm
*最大承重量(玻璃台面):15kg
*光學尺解析讀值:0.001mm(1μm)
*線性精度:3+0.005Lμm  L:測定長度
*影像系統:歐美日製進口彩色CMOS
*對焦方式:自動對焦
*鏡頭:進口雙遠心鏡頭
*光源:同軸平射光
*操作方式:X/Y軸-手動  Z軸-自動對焦
*量測軟體:大視野量測軟體
*傳動方式: 無牙螺桿&線性滑軌
*移動平台:精密花崗岩
*基座: 精密花崗岩
*電腦硬體:PC+ COLOR MONITOR(選配)
*本體外觀尺寸(W*D*H): 785x860x1040mm
*本體重量(kgs):210 kgs
*電源(power
):AC 110V~AC220V 單相50/60Hz





◆ 大視野-手動量儀 目錄
