2.5D 精密影像測量系統

- 2.5D 精密影像測量系統 -

(大行程) AUTO 智慧 全自動影像量測儀

AUTO 6565 / 6090 / 1012 /1215

量測行程(X,Y,Z):
AUTO  600*600mm
AUTO  600*900mm
AUTO  1000*1200mm
AUTO  1200*1500mm

規格目錄-請檔案下載

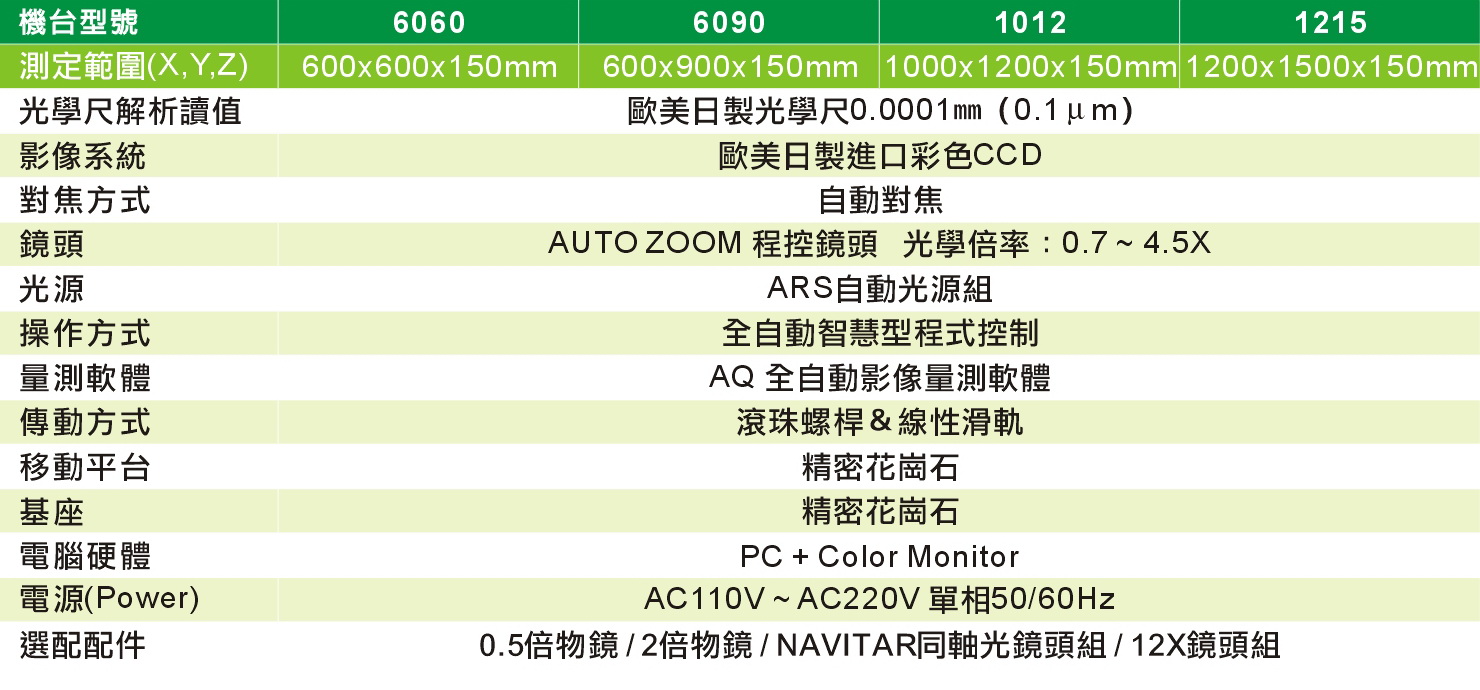

*量測行程(X,Y,Z):
   600*600mm
   600*900mm
   1000*1200mm
   1200*1500mm
*Z軸行程:架橋式150 mm
*操作方式:程式控制CNC
*床台材質:花崗石
*機構材質:花崗石
*傳動方式:Air Bearing(汽浮式軸承)
*移動控制:滑鼠移動控制 (選配:搖桿)
*線性精度:3+L/200 μm (Temperature 溫度20℃±1)
*重複精度:<3μm
*光學尺:歐美進口光學尺1μm (選配:0.5μm、0.1μm)
*影像系統:歐美日製超高解析彩色系統
*光源:高亮度LED
*光源系統:自動控制 (16區表光/輪廓光/同軸光)
*光學鏡頭:自動變倍鏡頭
*光學倍率:0.7X ~ 4.5X
*量測軟體:AQ AUTO版影像量測軟體
*電腦硬體:PC + Color Monitor
*外觀尺寸(W*D*H):
   AUTO 6060: 1200*1250*1060mm
   AUTO 6090: 1500*1250*1060mm
   AUTO 100120: 1600*1850*1060mm
   AUTO 120150: 1800*2150*1060mm
*機器重量(kgs):
   AUTO 6060: 970kgs
   AUTO 6090: 1170kgs
   AUTO 100120: 1925kgs
   AUTO 120150: 2515kgs
*電源:AC110V ~ AC220V 單相 50/60Hz


選購配件:
1.0.5X~2.0X 工作物鏡
2.搖桿
3.同軸光組件
4.自動旋轉軸



◆ AUTO-CNC量儀 目錄
